鋼絲繩壓套機介紹

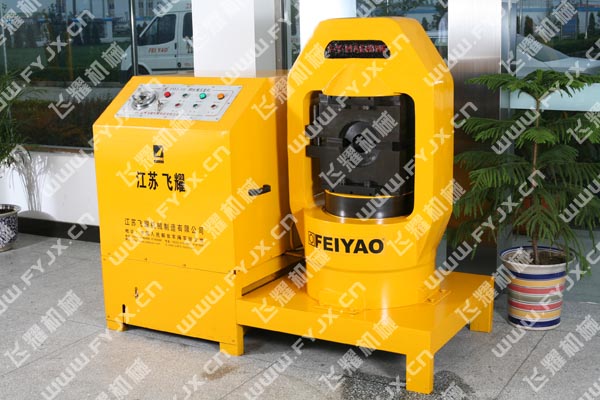

FY-GYJ-500型鋼絲繩壓套機（如圖所示）主要由主 機系統、液壓系統、電器系統三大部分組成。結構緊湊、安全可靠、操作方便。整體式機座、將主機、液壓泵站、電器系統連接在一起，搬運安裝極為便捷。采用可調式軸向柱塞泵，可以調節壓套速度快慢。采用上下固定式模座，根據鋼絲繩直徑大小，只需更換模具即可，無需調整或更換模座。操作鋼絲繩壓套機整個過程均由電控按鈕開關控制，快捷、輕便、迅速。

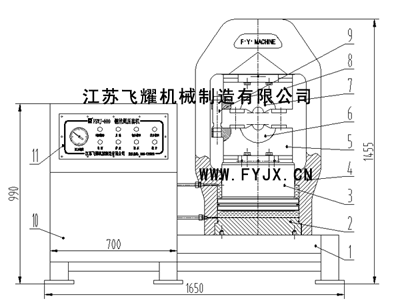

FY-GYJ-500型鋼絲繩壓套機結構示意圖

1、機座　　2、缸底蓋　　　3、活塞　　4、油缸 5、下模座　6、下模　　　　7、上模　　8、上模座 9、導柱　　10、液壓泵站　11、操作面板

鋼絲繩壓套機電器系統

鋼絲繩壓套機電器系統由電源總開關、主電機、交流接觸器、中間繼電器、變壓器、整流橋、按鈕、開關、電磁鐵線圈、指示燈等組成。（見電器原理圖）

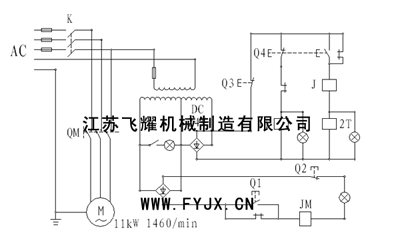

FY-GYJ-500型鋼絲繩壓套機電器原理圖

鋼絲繩壓套機液壓系統

鋼絲繩壓套機液壓系統由軸向柱塞泵、溢流調壓閥、三位四通電磁換向閥、主機油缸、閥座、高壓油管及接頭、油箱等組成。（見液壓原理圖）

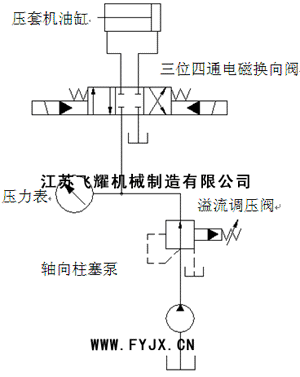

FY-GYJ-500型鋼絲繩壓套機液壓原理圖

鋼絲繩壓套機使用方法

• 1、將壓套機的液壓油箱加入過濾液壓油至油標位置以上。
• 2、安裝好所壓鋼絲繩配套模具，模具應安裝牢固，各緊固件應擰緊以防松動。
• 3、合上鋼絲繩壓套機電源總開關，啟動液壓泵站主電機，這時電源指示燈亮。
• 4、根據壓力表指示調整三位四通電磁閥下面的溢流調壓閥，調整壓力至所需要的值。（注：最高壓力值不得超過31.5MPa）
• 5、根據壓套速度的快慢可以調節軸向柱塞泵的斜盤角度，角度越大流量越大，速度越快；斜盤角度小流量變小，速度慢。
• 6、將繩和套置于模具中按下扣壓按鈕（指示燈亮），油缸上升，上下模具合攏，壓至位置后，再按下松開按鈕（指示燈亮），油缸下降、上下模分開，取出壓好的鋼絲繩套，鋼絲繩壓套機進行下一輪工作。

鋼絲繩壓套機使用注意事項

• 1、油箱內液壓油應保持清潔，油面達到油標位置。
• 2、最高使用壓力不得超過31.5PMa。
• 3、經常檢查模具、模座、緊固件是否緊固。
• 4、不得空壓模具，在更換模具前應關閉電源。
