力矩倍增器
在工業設備安裝或檢修時，緊固和拆卸大規格螺帽非常困難，尤其在操作者難以施力的環境中（如設備周圍空間小；無法使用加力桿及各類敲擊扳手或野外管路，鐵路無電源等情況下），這一難題更為突出，本公司科研人員經過多年的設計研發生產國內外成熟的力矩放大扳手，解決這一大難題。
主要參數
- 最大扭矩
- 20000Nm
- 螺栓直徑
- M20~80mm
- 螺母對邊
- 30~135mm
力矩倍增器特點：
- 該機適用于空間狹小螺母拆裝的施工場合，輕巧方便的手工操作；
- 行星齒輪結構產生大扭矩輸出，反作用支腳可360°任意調整；
- 可互換不同規格的套筒，適用多種大直徑螺栓螺母。最小的工具直徑，最大的力矩輸出，產品系列化設計，適用范圍更廣。
力矩倍增器技術參數：
| 型號 | FY-FDB-15 | FY-FDB-20 | FY-FDB-35 | FY-FDB-55 | FY-FDB-75 | FY-FDB-100 | FY-FDB-150 | FY-FDB-200 |
| 最大扭矩（Nm） | 1500 | 2000 | 3500 | 5500 | 7500 | 10000 | 15000 | 20000 |
| 傳動比 | 4.8 | 14 | 17 | 19 | 22 | 61 | 74.8 | 96.8 |
| 輸入方頭（㎜） | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 |
| 輸出方頭（㎜） | 25 | 25 | 30 | 35 | 40 | 50 | 55 | 60 |
| 適用螺栓（㎜） | M20-30 | M22-36 | M30-45 | M36-52 | M42-60 | M52-68 | M60-76 | M72-80 |
| 螺母對邊（㎜） | S30-46 | S32-55 | S46-70 | S55-80 | S65-90 | S80-105 | S90-115 | S105-135 |
| 外形尺寸（㎜） | 80×80×119 | 74×74×147 | 95×95×162 | 105×105×190 | 115×115×210 | 134×134×244 | 146×146×305 | 146×146×325 |
| 重量 （㎏） | 2.6 | 3.9 | 5.5 | 7.5 | 10 | 17 | 25 | 31 |
扭矩倍增器
在電力、石油、機械、交通造船等行業的各種螺栓副（特別是大直 徑）的緊固和拆卸是很費力的，且手動很難控制其扭矩精度，力矩放大 扳手能將輸入的扭矩放大4-60倍，能方便獲得大扭矩的定扭矩輸出， 很輕便地完成緊固或拆卸螺母及緊固螺栓工作，且使多個螺栓達到受 力一致的緊固效果，尤其適合操作環境小，不準用電等場合使用。
主要參數
- 最大扭矩
- 12000Nm
- 齒輪比
- 1:4~1:60
扭矩倍增器特性：
- 反作用腳可360°任意調整；
- 無需氣源、電源，使用方便；
- 較小的尺寸適合使用在工作環境較差或管類凸緣；
- 從高張力齒輪條產生反作用力；
- 反作用力臂可滑動到齒條的旁邊，以適合放置各種不同長度的套筒；
- 反回彈安全裝置，操作時更安全，更方便；
- 行星齒輪結構產生大扭矩輸出。

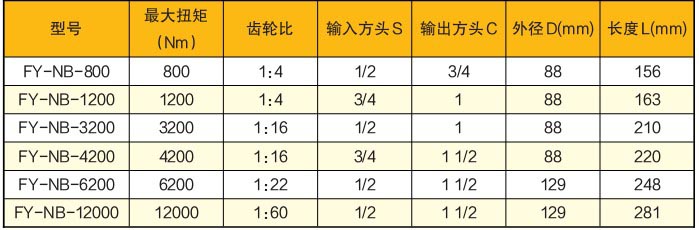

扭矩倍增器技術參數：
